Reflektomètr optik tan domèn

Ki sa ki reflektomètr optik tan domèn?

Yon reflectometer optik tan-domèn (OTDR) se yon enstriman optoelectronic ki itilize pou karakterize yon fib optik. Li se ekivalan optik yon reflectometer domèn tan elektwonik ki mezire enpedans kab oswa liy transmisyon anba tès la. Yon OTDR enjekte yon seri de pulsasyon optik nan fib anba tès la ak ekstrè, ki soti nan menm fen nan fib la, limyè ki gaye (Rayleigh backscatter) oswa reflete tounen soti nan pwen ansanm fib la. Limyè gaye oswa reflete ki rasanble tounen yo itilize pou karakterize fib optik la. Se fòs nan pulsasyon yo retounen mezire ak entegre kòm yon fonksyon de tan, ak trase kòm yon fonksyon nan longè fib la.

Benefis nan reflektomètr optik tan domèn

Lokalizasyon fot egzat

OTDR yo ka jisteman lokalize defo, tankou kase fib, koube, oswa konektè, ede teknisyen yo byen vit idantifye ak rezoud pwoblèm. Sa a ekonomize tan valab pandan depanaj, diminye tan yo ak amelyore fyab rezo an jeneral.

Evalyasyon bon jan kalite fib

Lè yo analize tras OTDR la, teknisyen yo ka detèmine kalite lyen fib la. Yo ka evalye faktè tankou pèt siyal, atenuasyon, ak dispèsyon, sa ki pèmèt pou antretyen aktif ak asire pèfòmans optimal.

Verifikasyon bidjè pèt lyen

OTDR yo ede garanti ke rezo a konfòme yo ak bidjè pèt lyen espere a. Teknisyen yo ka verifye si nivo atenuasyon yo nan ranje ki akseptab, asire ke enstalasyon kab la satisfè estanda ak anpeche pwoblèm nan lavni.

Idantifikasyon nan aje fib

Apre yon tan, câbles fib optik ka degrade akòz faktè tankou varyasyon tanperati, presyon ekstèn, oswa koube. Yon OTDR ka detekte siy aje ak degradasyon, sa ki pèmèt òganizasyon yo planifye antretyen oswa ranplasman aktif, konsa evite echèk toudenkou.

Dokimantasyon ak rapò

OTDR yo jenere rapò konplè ak mezi detaye, ki sèvi kòm dokiman ki gen anpil valè pou operatè rezo, manadjè, oswa oditè. Rapò sa yo ede swiv istwa antretyen ak fasilite konfòmite ak estanda endistri yo oswa akò nivo sèvis (SLA).

Poukisa chwazi nou?

Ekspètiz

Nou gen yon ekip ekspè ki posede konpetans ki nesesè yo ak ekspètiz nan domèn respektif yo bay sèvis yo mande yo.

Sipò kliyan

Ekip sipò kliyan nou an disponib toutotan pou adrese nenpòt enkyetid oswa demann kliyan yo ka genyen.

Bon kalite sèvis

Nou ofri bon jan kalite pwodwi oswa sèvis pou kliyan nou yo epi nou angaje nan delivre pi lwen pase atant yo.

Eksperyans

Nou gen yon ekip pwofesyonèl ki gen anpil eksperyans ki ofri konsèy ak sèvis ekspè pou ede w reyalize objektif ou yo.

Faktè kle pou w chwazi bon reflektomètr domèn optik tan

01/

Aplikasyon ak ka itilize
Premye etap la nan chwazi bon Reflektomètr optik Time Domain se defini aplikasyon espesifik ou ak ka itilize. Konsidere si w ap itilize li pou rezo alontèm, anviwònman sant done, oswa rezo lokal (LAN). Kalite rezo a ak distans ki enplike yo pral dikte espesifikasyon yo mande yo.

02/

Ranje dinamik
Ranje dinamik se youn nan espesifikasyon ki pi kritik yo konsidere. Li detèmine kapasite OTDR a pou mezire siyal yo atravè yon pakèt nivo atenuasyon. Pou rezo fib optik ki pi long, w ap bezwen yon OTDR ak yon seri dinamik ki pi wo pou kaptire refleksyon byen lwen avèk presizyon.

03/

Longèdonn
Diferan longèdonn limyè yo itilize nan rezo fib optik, tankou 1310 nm ak 1550 nm. Gen kèk OTDR ki ofri plizyè longèdonn, ki pèmèt ou teste divès kalite rezo fib. Asire w ke OTDR ou chwazi a sipòte longèdonn ki gen rapò ak rezo w la.

04/

Lajè batman kè
Lajè batman kè a afekte kapasite OTDR a pou distenge evènman byen espace, tankou konektè oswa épissure. Pi kout lajè batman kè yo pi bon pou detekte ti evènman, men yo ka limite ranje maksimòm lan. Konsidere komès ki genyen ant lajè batman kè ak ranje pou bezwen espesifik ou yo.

05/

Rezolisyon
Rezolisyon detèmine kijan detay yo byen nan tras Reflektomètr optik Time Domain. Rezolisyon ki pi wo ka revele ti evènman ak pi gwo presizyon, ki enpòtan anpil lè w teste rezo dans oswa lokalize fay nan pwen épissure.

06/

Zòn ki mouri yo
Zòn ki mouri yo se zòn nan fib kote OTDR a pa ka detekte evènman avèk presizyon akòz batman inisyal la. Zòn mouri kout yo esansyèl pou idantifye konektè byen espace oswa episur. Asire w ke OTDR a gen yon zòn mouri ki apwopriye pou kondisyon rezo w la.

07/

Pòtabilite ak fòm faktè
Konsidere gwosè fizik ak pwa OTDR a, sitou si ou bezwen sèvi ak li nan jaden an. Modèl pòtab ak rezistan yo ideyal pou teknisyen ki bezwen fè tès nan diferan kote.

08/

Fasilite pou itilize ak koòdone itilizatè
Yon koòdone zanmitay ak kontwòl entwisyon ka gen anpil enpak sou pwodiktivite. Chèche yon OTDR ak yon koòdone itilizatè ki adapte nivo ekspètiz ou ak konpleksite travay ou yo.

09/

Depo done ak koneksyon
Asire w ke OTDR a ofri ase kapasite depo done ak opsyon koneksyon, tankou pò USB oswa Bluetooth, pou transfere rezilta tès ak rapò sou lòt aparèy oswa rezo.

10/

Kalibrasyon ak antretyen
Konsidere fasilite kalibrasyon ak disponiblite antretyen ak sèvis sipò. Kalibrasyon regilye esansyèl pou kenbe mezi egzat.

Kalite komen nan ekipman reflektomètr optik tan domèn

Plen karakteristik optik tan domèn reflectometer
Full-karakteristik optik tan domèn reflectometer yo tradisyonèl yo. Yo gen anpil karakteristik epi yo anjeneral pi gwo, pi lou ak mwens pòtab pase swa OTDR ki kenbe men yo oswa lokalizatè a kraze fib. malgre yo te karakterize kòm gwo, gwosè yo ak pwa yo se sèlman fraksyon nan sa yo ki nan OTDRs jenerasyon byen bonè. Souvan yon karakteristik konplè OTDR gen yon ankadreman prensipal ki ka ekipe ak inite ploge ki gen plizyè fonksyon pou fè plizyè travay mezi fib diferan. Pi gwo, ekspozisyon koulè yo komen. OTDR konplè a souvan gen yon seri mezi pi gwo pase lòt kalite ekipman ki tankou OTDR. Souvan li itilize nan laboratwa ak nan jaden an pou mezi fib difisil. Pifò OTDR plen karakteristik yo mache ak yon sous AC ak oswa yon sous batri.

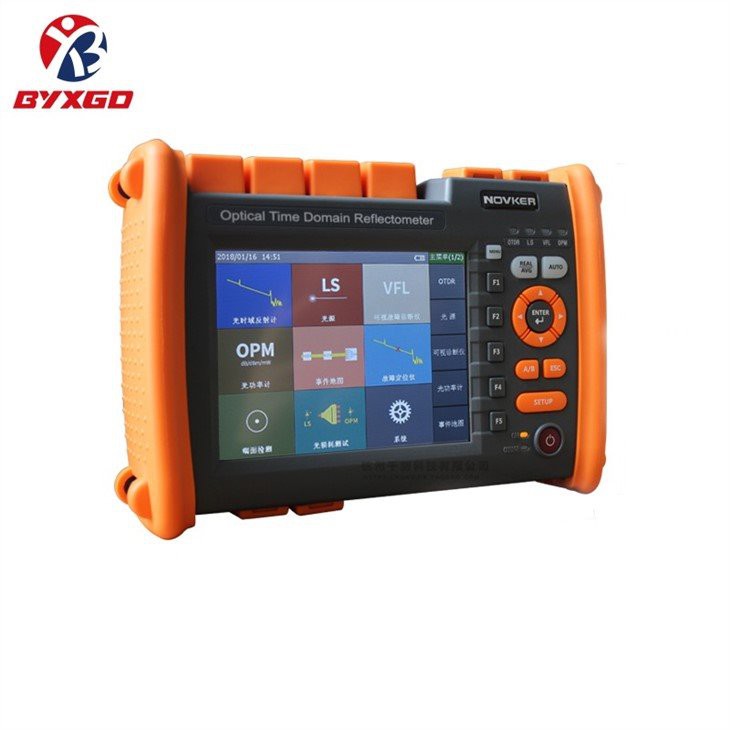

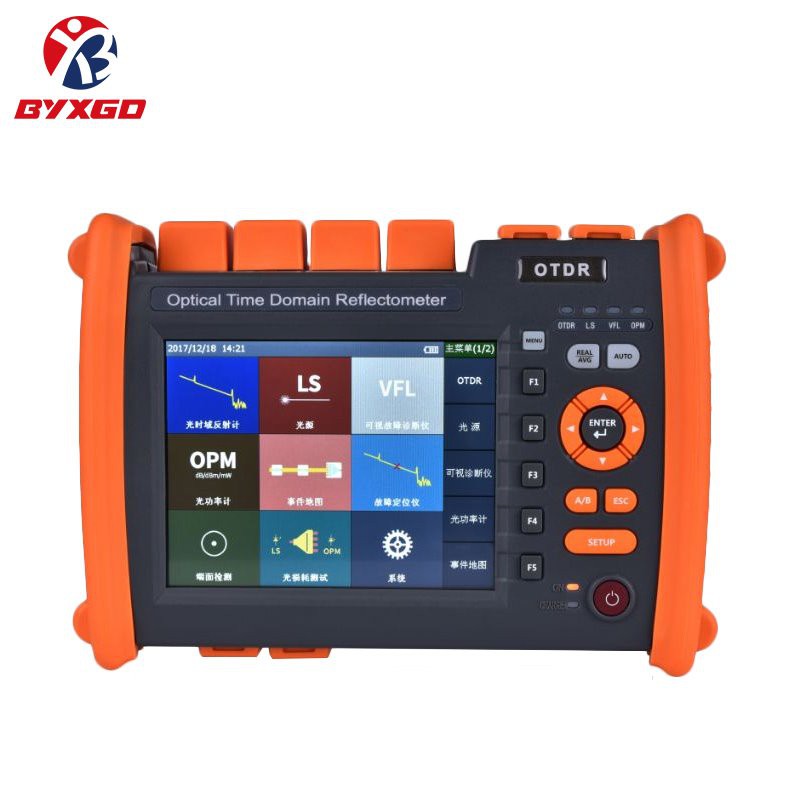

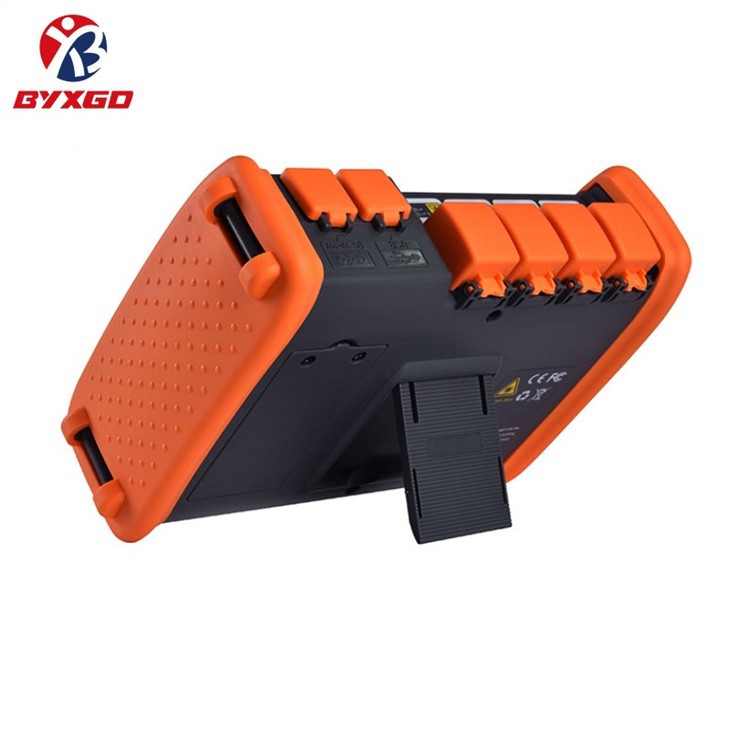

Handheld optik tan domèn reflectometer ak lokalizatè kraze fib
Pòtatif (ansyen mini) optik refleksyon domèn tan ak lokalizatè kraze fib yo fèt pou rezoud pwoblèm rezo fib nan yon anviwònman ki kalite jaden souvan lè l sèvi avèk pouvwa batri. De kalite enstriman yo kouvri spectre apwòch nan plant fib optik ke founisè kominikasyon yo pran. OTDR pòtatif pi bon mache, pi fasil pou itilize ak pi lejè pase OTDR ki gen karakteristik konplè, OTDR sofistike pou kolekte done jaden epi fè analiz done rudimantè. Yo ka gen mwens karakteristik rich pase OTDR plen karakteristik. Souvan yo ka itilize ansanm ak lojisyèl ki baze sou PC pou fè koleksyon done fasil ak OTDR ki kenbe men yo ak analiz done sofistike ak lojisyèl ki baze sou PC.

Inite tès adistans (RTU)
Yon RFTS pèmèt plant fizik fib yo dwe teste otomatikman soti nan yon kote santral. yo itilize yon òdinatè santral pou kontwole operasyon konpozan tès ki tankou OTDR ki sitiye nan pwen kle nan rezo fib la. Eleman tès sa yo pral eskane fib la pou jwenn pwoblèm. Si yo jwenn yon pwoblèm, yo note kote li yo epi yo notifye Sistèm Operasyon (OS) apwopriye pou kòmanse pwosesis reparasyon an. RFTS kapab tou bay aksè dirèk nan yon baz done antrepriz ki gen yon depo istorik pou tras fib OTDR yo ak nenpòt lòt dosye fib pou plant fib fizik la.

Optical Time Domain Reflectometer tès sistèm konsiste de plizyè konpozan

Lazè

Jenere gwo pouvwa lazè oswa batman optik ki itilize pou enjekte kab tès la.

Chofè

Ajiste pouvwa pwodiksyon ak longèdonn lazè a.

Reseptè

Resevwa siyal limyè a gaye ak reflete epi konvèti li an yon siyal elektrik.

Anplifikatè

Anplifye siyal elektrik resevwa a.

Ekspozisyon

Montre rezilta tès yo.

Aplikasyon nan reflektomètr optik tan domèn

Tès kab fib optik

OTDR ka itilize pou teste distribisyon entegrite ak pèt fib optik pou ede teknisyen yo detekte defo ak pwoblèm nan lyen kab la.

Akseptasyon pwojè fib nan kay la (FTTH).

Pandan fib nan pwojè kay yo, optik tan domèn reflectometer ka ede teknisyen enspekte Layout kab fib optik la pou asire ke pèfòmans transmisyon lyen kab la satisfè kondisyon.

Antretyen kab fib optik

Reflektomètr optik tan domèn ka ede teknisyen yo teste distribisyon pèt fib optik pou ede idantifye pwoblèm potansyèl nan lyen kab la epi devlope plan antretyen ki koresponn lan.

Prekosyon pou itilize optik tan domèn reflektomètr

Asire yon anviwònman tès ki an sekirite

Lè w ap itilize reflectometer optik domèn tan pou fè tès, asire yon anviwònman tès ki an sekirite pou anpeche itilizatè domaj. Konfòme ak règleman sekirite ki enpòtan ak pwosedi fonksyònman pandan pwosesis tès la.

Chwazi paramèt tès ki apwopriye yo

Lè w ap itilize reflectometer domèn tan optik pou fè tès, chwazi paramèt tès ki apwopriye yo, tankou seri tès la, tan mwayèn, longèdonn.

Peye atansyon sou kalite konektè

Rezilta tès yo nan reflectometer domèn tan optik ki konekte ak diferan kalite konektè fib optik yo pral varye. Kalite konektè komen yo enkli FC, SC, elatriye.

Antretyen nan reflektomètr optik tan domèn

Planifye ak dokimante
Anvan yo kòmanse nenpòt tès refleksyon nan domèn tan optik, li esansyèl pou dekri yon plan byen defini ki gen ladann detay sou pwosedi tès yo, ekipman ki enplike, ak kote tès yo. Dokiman sa a ede asire konsistans ak presizyon nan tout pwosesis la epi sèvi kòm yon referans valab pou travay antretyen nan lavni.

Etabli mezi debaz yo
Ekri mezi debaz nan tras refletomètr optik tan pandan enstalasyon inisyal oswa apre amelyorasyon rezo a. Mezi sa yo aji kòm yon referans pou pwochen tès OTDR, sa ki pèmèt idantifikasyon rapid nenpòt devyasyon oswa pwoblèm ki ka parèt pandan sesyon antretyen ki vin apre yo.

Netwaye ak enspekte koneksyon fib yo
Byen enspekte epi netwaye konektè fib optik anvan ou fè yon tès reflectometer domèn tan optik. Konektè sal oswa domaje ka mennen nan lekti kòrèk, ki afekte fyab la an jeneral ak pèfòmans rezo a. Sèvi ak zouti ak teknik netwayaj apwopriye pou asire koneksyon fib optimal.

Fè kalibrasyon regilye
Regilyèman kalibre ekipman reflectometer domèn tan optik ou a pou kenbe mezi egzat. Kalibrasyon ta dwe fèt pa pwofesyonèl kalifye oswa dapre direktiv manifakti yo. Bon kalibrasyon garanti lekti egzak, minimize chans pou fo alam oswa pwoblèm rate.

Konprann ak optimize paramèt tès yo
Fè konesans sou diferan paramèt tès yo pou optimize pwosesis tès OTDR la. Anviwònman tankou lajè batman kè, mwayèn, ak distans distans ka anpil enpak sou presizyon ak rezolisyon mezi yo. Envesti tan nan konprann paramèt sa yo epi ajiste yo baze sou kondisyon espesifik rezo yo.

Otomatik pwosedi tès yo
Sèvi ak lojisyèl automatisation oswa scripts pou rasyonalize pwosesis tès reflectometer nan domèn tan optik. Otomatik asire rezilta konsistan ak repete, diminye erè imen, ak ekonomize tan. Chèche lojisyèl OTDR ki fasil pou itilize ki ofri rapò ak analiz personnalisable pou senplifye entèpretasyon done yo.

Analiz done ak rapò
Byen analize done yo akeri atravè tès reflektomètr optik tan epi pwodui rapò konplè. Rapò detaye ede idantifye tandans, kontwole pèfòmans rezo a sou tan, epi gide pou pran desizyon konsènan aksyon antretyen ki nesesè yo. Mete enfòmasyon ki enpòtan tankou trase tras, valè pèt, ak mezi refleksyon nan rapò ou yo.

Sètifika nou an

Kesyon yo poze

K: Ki sa ki teknik refletometri optik domèn tan?

A: Optical time domain reflectometry (OTDR) se yon metòd pou detekte chanjman nan souch estriktirèl la soti nan refleksyon lokal pwovoke pa yon fib optik sansib a mikrobending. Yon dyod lazè lanse pulsasyon trè kout nan fib la. Microbend fib la aji kòm yon reflektè.

K: Ki sa ki lakòz posib nan yon nonreflective optik tan domèn reflectometer OTDR tras siyati?

A: Ki sa ki kòz posib nan yon siyati tras siyati nonreflective optik domèn refleksyon (OTDR)? Fizyon épissures, connecteurs, microbends, ak planar splitters.

K: Ki diferans ki genyen ant yon reflectometer domèn tan ak yon reflektomèt domèn tan optik?

A: Yon reflectometer optik tan-domèn (OTDR) se yon enstriman optoelectronic ki itilize pou karakterize yon fib optik. Li se ekivalan optik yon reflectometer domèn tan elektwonik ki mezire enpedans kab oswa liy transmisyon anba tès la.

K: Ki objektif optik domèn refleksyon tan an?

A: Yon Reflectometer Optical Time Domain (OTDR) se yon aparèy ki teste entegrite yon kab fib epi ki itilize pou bati, sètifye, kenbe, ak depanaj sistèm fib optik.

K: Poukisa ou ta itilize yon reflectometer domèn tan?

A: Time domain reflectometers (TDR) yo se aparèy tès ki jenere yon batman enèji oswa etap sou kab la pou detèmine kote ak mayitid defo kab, kraze, épissure, revokasyon, oswa lòt evènman sou longè yon kab kondiktif.

K: Èske refleometri nan domèn tan se yon metòd siveyans?

A: Vrè TDR (TDR ki kalibre epi detekte tras siyal elektwomayetik la sou yon osiloskop) se yon fason serye pou mezire imidite tè a.

K: Ki sa ki lakòz yon fantom sou yon tras OTDR?

A: Fantom yo se fo evènman refleksyon epi yo ka difisil pou distenge paske yo se evènman ki pa egziste nan tras OTDR la. Kòz ki pi komen nan 'fantom' se yon 'eko' nan limyè reflete retounen ak lide plizyè fwa ant gwo evènman meditativ reyèl jiskaske li se atenye nan nivo a bri.

K: Ki sa ki lakòz pèt siyal nan fib optik?

A: Pèt fib ka rele tou fib optik atténuation oswa pèt atenuasyon, ki mezire kantite pèt limyè ant opinyon ak pwodiksyon. Faktè ki lakòz pèt fib yo divès kalite, tankou absòpsyon materyèl intrinsèques, koube, pèt konektè, elatriye.

K: Ki zòn ki mouri a nan fib optik?

A: Zòn mouri OTDR la refere a distans (oswa tan) kote OTDR a pa ka detekte oswa byen lokalize nenpòt evènman oswa zafè sou lyen fib la. Li toujou enpòtan nan kòmansman yon tras oswa nan nenpòt lòt evènman segondè refleksyon OTDR.

K: Konbyen fwa yo ta dwe kalibre OTDR?

A: Li rekòmande pou ou kalibre modil OTDR yo chak dezan.

K: Ki dezavantaj OTDR?

A: Youn nan dezavantaj prensipal yo nan OTDR se ke li ka afekte pa bri ak entèferans, sa ki ka diminye presizyon ak rezolisyon nan mezi yo. Bri ak entèferans ka soti nan divès sous, tankou sous limyè ekstèn, backscatter soti nan lòt fib, oswa refleksyon nan konektè ak episur.

K: Kilè yo ta dwe itilize yon TDR oswa OTDR?

A: Lè ou bezwen fè depanaj detaye nan koneksyon kòb kwiv mete ak fib, ou ka itilize ekipman espesyalize, tankou: Time Domain Reflectometer (TDR): pou koneksyon kwiv. Optical Time Domain Reflectometer (OTDR): pou koneksyon fib optik.

K: Ki distans tès minimòm pou OTDR?

A: Longè a nan lansman an ak resevwa câbles depann de lyen an yo te teste, men li la jeneralman ant 300 m ak 500 m pou tès multimode ak ant 1000 m ak 2000 m pou tès sèl-mòd.

K: Ki lajè batman kè yon TDR?

A: Pi gwo lajè batman kè a, se plis enèji transmèt ak Se poutèt sa pi lwen siyal la ap vwayaje desann kab la. Lajè batman kè yo ka genyen 2 nsec, 10 nsec, 100 nsec, 1000 nsec, 2000 nsec, ak 4000 nsec. Yon TDR ka genyen sèlman youn oswa tout paramèt lajè batman kè yo.

K: Ki limit TDR yo ye?

A: Diskontinuite enpedans yo obsève kòm chanjman nan siyal la reflete. Aberasyon nan etap TDR a ka mal entèprete kòm enpèfeksyon DUT. Si etap la plat, devine yo minimize. Tan an monte nan etap la trè enpòtan tou.

K: Pou ki sa yo ka itilize yon TDR?

A: "Yon reflectometer tan-domèn (TDR) se yon enstriman elektwonik ki itilize pou karakterize ak lokalize defo nan câbles metalik (pa egzanp, pè fil trese, câbles coaxial)1." Pou dedomajman pou dokiman sa a, yo itilize "TDR tès" ak "TDR" pou yo simen konfizyon pou moun ki pa inisye yo. Yo tou de vle di menm bagay la.

K: Ki prensip reflektometri?

A: Onn an pasyèlman reflete nan koòdone a ak pasyèlman transmèt nan echantiyon an. Vag yo reflete nan koòdone vwayaje tounen nan transducer a, Lè sa a, enpedans acoustic echantiyon an detèmine pa mezire anplitid la nan vag la reflete nan koòdone pwopagasyon mwayen / echantiyon an.

K: Ki sa ki se yon gainer lè yo jwenn sou yon tras OTDR?

A: Pafwa lè yo fè yon tras OTDR, yon teknisyen ka wè sa ki sanble yon pèt negatif oswa yon ogmantasyon pouvwa - yon "gainer." Nan pifò senaryo li se tou senpleman yon efè optik OTDR ki pa gen okenn enpak sou pwopriyete transmisyon rezo a.

K: Ki jan ou idantifye yon fay fib optik?

A: Yon idantifyan fay vizyèl oswa lokalizatè fay vizyèl (VFI / VFL) se yon lazè wouj vizib ki fèt pou enjekte enèji limyè vizib nan yon fib. Viraj byen file, kraze, konektè defo ak lòt defo pral "fluit" limyè wouj ki pèmèt teknisyen yo wè vizyèlman defo yo.

K: Poukisa ou bezwen yon kab lansman pou OTDR?

A: Tan rekiperasyon long nan batman sa a surcharge vle di OTDR a pa ka fè okenn mezi itil tou pre enstriman an tèt li. Te kab lansman an te rele tou yon "sipresyon batman kè" paske li pèmèt tan pou OTDR a rezoud soti nan surcharge inisyal sa a.
